Как правильно выбрать размер заглушки

  1. Маскировка глухих отверстий

    Конические заглушки - распространенный выбор для маскировки резьбовых глухих отверстий при порошковой окраске, поскольку они просты в установке, а их контурная форма позволяет им соответствовать разным размерам отверстий.

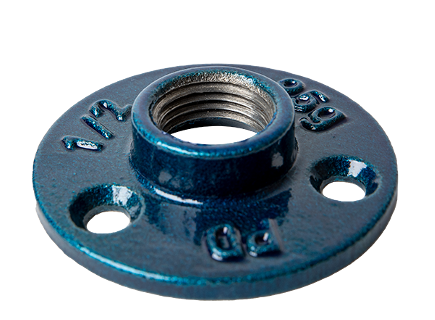

    Как замаскировать резьбовые отверстия Как замаскировать резьбовые отверстия

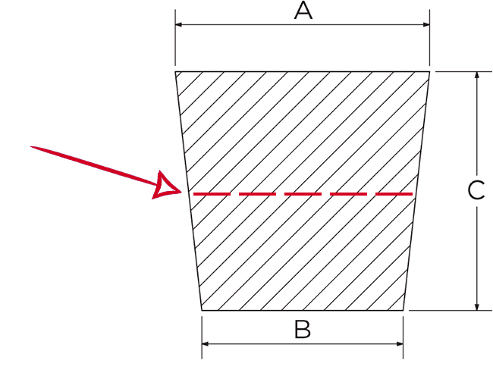

    Если для маскировки глухих отверстий вы остановили выбор на конической заглушке, то для выбора необходимо следовать правилу : середина конической заглушки (показанная красным на рисунке) должна соответствовать внутреннему диаметру (наименьшему диаметру) вашего резьбового отверстия.

    Советы по применению маскирующей ленты

    Средний диаметр заглушки можно оценить по упрощенной формуле = (А+В)/2.

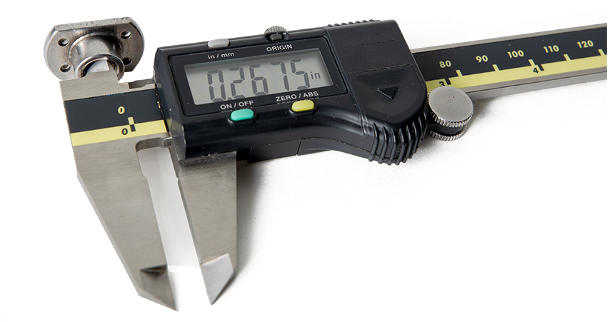

    Наименьший диаметр внутренней резьбы можно измерить с помощью штангель-циркуля, а так же оценить по формуле = Диаметр наружной резьбы – шаг резьбы. Или же взять с полки справочник металлиста.

    Советы по применению маскирующей ленты

    Если же вы выбрали для маскировки глухих отверстий фланцевые или бесфланцевые заглушки, то здесь не возникает неопределенности, поскольку все типоразмеры этих заглушек ориентированы на конкретные метрические резьбы.

  2. Маскировка сквозных отверстий

    Сквозное отверстие - это отверстие, которое проходит через всю деталь, то есть имеет 2 точки доступа. Самым популярным вариантом является маскировка с помощью цилиндрических вытяжных заглушек. Эти заглушки выпускаются в широком диапазоне размеров.

    При таком большом количестве типов и размеров выбор правильной заглушки может быть немного сложным, если у вас их нет по рукой. Итак, давайте посмотрим, как правильно подобрать конические заглушки и заглушки.

    Чтобы не ошибиться необходимо следовать правилу:

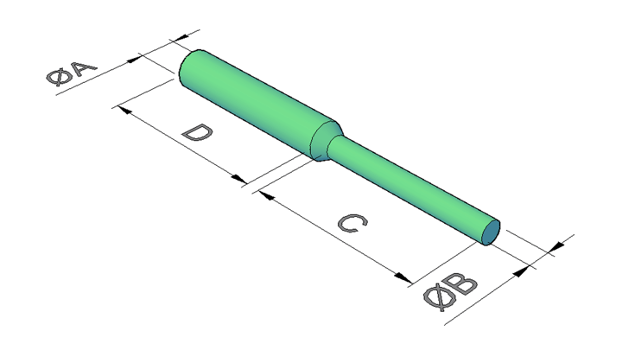

    • Диаметр А основного тела заглушки должен быть на 0,5..0,7мм больше наименьшего диаметра внутренней резьбы. При меньшем размере заглушка будет слабо удерживаться внутри резьбы, при большем – установка заглушки будет затруднена.
    • Длина С хвостовика (как правило равна длине D основного тела заглушки) должна быть больше глубины сквозного отверстия на столько, насколько удобно будет протягивать заглушку из отверстия.
    Советы по применению маскирующей ленты

    Выбор же цилиндрических заглушек с фланцем (любого типа) не представляет сложности, поскольку все типоразмеры этих заглушек ориентированы на конкретные метрические резьбы.
